STM-Rb-N 系列高性能铷钟
发布时间:2022-07-26 00:37:37 来源:晶振_铷钟_原子钟_铷原子钟_时频_时钟系统-北京同相科技
产品特性:

      1PPS驯服功能

 快速锁定和驯服,开机300秒频率准确度优于5E-11 高

 稳定度:2E-12/s

 老化率:≤5.0E-11/month
 低电磁辐射低敏感

 宽温工作

    高分辨率数字频率调节(5E-13)
技术规格:

产品特性

规格名称

指标参数

备注

















射频输出

频率

10MHz

1路正弦波输出,SMA接口

输出功率

11±2dBm

负载阻抗50Ω@10MHz

出厂准确度

<5E-11

+25℃

短期稳定性

常规款:<5.0E-12/1s;<4.0E-12/10s;<3.0E-12/100s

专业款:<3.0E-12/1s;<2.0E-12/10s;<6.0E-13/100s

高性能:<8.5E-13/1s;<1.0E-12/10s;<5.0E-13/100s











相位噪声

常规款 高性能

1Hz    ≤-95dBc/Hz 1Hz ≤-105dBc/Hz

10Hz   ≤-130dBc/Hz 10Hz   ≤-135dBc/Hz

100Hz ≤-140dBc/Hz 100Hz ≤-148dBc/Hz 1kHz ≤-150dBc/Hz 1kHz  ≤-156dBc/Hz 10kHz   ≤-155dBc/Hz     10kHz  ≤-158dBc/Hz



专业款:

1Hz ≤-100dBc/Hz

10Hz   ≤-132dBc/Hz

100Hz ≤-145dBc/Hz 1kHz ≤-155dBc/Hz 10kHz  ≤-158dBc/Hz

频率复现性

<±3E-11



老化

<±5.0E-11/月;<±5.0E-9/10年

谐波

<-40dBc



杂散

<-80dBc



温区最大频差

<3.0E-10(0℃至50℃);<6.0E-10(其他)

1PPS输出

上升时间

2ns



脉冲宽度

100ms



电平

TTL



PPS驯服

PPS输入

+2~+5.5V



驯服准确度

1E-12

上电2小时,驯服时间大于1天



监视控制

调频精度

<5.0E-13

调整范围:±1.0E-6

锁定时间

3分钟

+25ºC

状态监测

铷钟锁定与驯服锁定

指示

高电平锁定(5V) 低电平失锁(0V)

通讯监控

RS-232



电源电压

输入电压

16~28VDC

最大电流

1.5 A(+25ºC)

稳态电流

0.5A(+25ºC)

供电接口

DB9公



环境温度

工作温度

常规A:-20℃~60℃; 宽温B:-40℃~60℃; 宽温C:-40℃~70℃;

储存温度

-55℃~+85℃

相对湿度

≤85%无冷凝(工作状态)

外观

重量

490g

尺寸

127mm×92.5mm×39.6mm

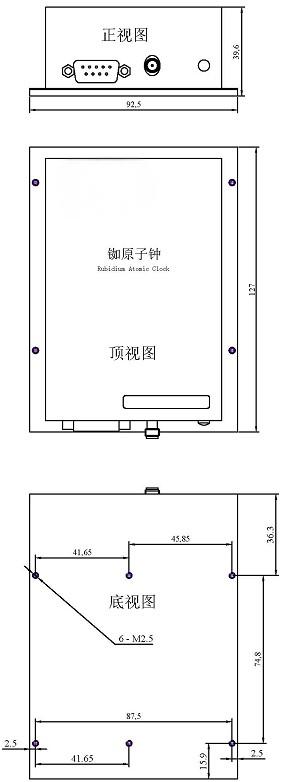

外观尺寸:
