铷原子钟STM-Rb
发布时间:2020-04-09 17:09:33 来源:晶振_铷钟_原子钟_铷原子钟_时频_时钟系统-北京同相科技

特点:

  • 10MHz输出                    ◇1PPS输出

  • 老化率5.0E-11/month          ◇秒稳优于 5.0E-12

  • 数字监控

  • 寿命周期>10年无需重新校准

规格参数

产品特性

规格名称

指标参数

备注

















射频输出

输出频率

10MHz

1路输出正弦波

输出功率

11±2dBm

负载阻抗50Ω@ 10MHz

出厂频率精度

<±5E-11@ +25ºC





短期稳定性

<7.0E-12/S



<5.0E-12/10S



<1E-12/100S



频率重现性

<±2.5E-11

开 - 关:24h,48H,24H,(25ºC)



老化

<±5.0E-11 /月

<1.0E-11 /月(选项)

<±1.0E-9/10年



谐波

<-40dBc



杂散

<-80dBc





相位

噪声

@1Hz

<-100dBc/Hz



@10Hz

<-130dBc/Hz



@100Hz

<-145dBc/Hz



@1KHz

<-155dBc/Hz



10KHz

<-160dBc/Hz





1PPS输出

上升时间

<2 nS



脉冲宽度

 > 20μS



抖动

<1ns RMS



电平

 > 4.5V

(15pF负载)



监视控制

模拟频率

±1.5E-9

(0  -  5V)

数字频率

±1.0E-6

1.0E-13分辨率

锁定时间

<6min

+25ºC

状态监测

高电平失锁,低电平锁定



通讯监控

RS-232







电源

输入电压范围

+24 Vdc

最大电流

<1.6A

+25ºC

电压灵敏度

1E-11 / V



输入功率

<20W

+24 Vdc @ -25°C

<13W

+24 Vdc @ +65ºC





环境

工作温度

-25ºC-+70ºC



存储温度

-55ºC-+85ºC



相对湿度

≤85%无冷凝

工作条件

灵敏度

 <3.0E-10(0ºC至50ºC) ;<6.0E-10(其他)

磁灵敏度

≤±1.0E-11 /Gauss

结构

尺寸

127 mm ×92.5 mm ×38.6mm

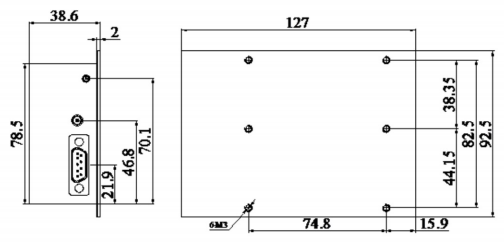

外形尺寸
