低相位噪声
高频率附加稳定度
频率分辨率低至1uHz
支持AM\FM\PM调制，脉冲调制
频率范围可选1MHz~50GHz
通用型低噪声频率源，适用于科研，设备研发、测试，系统集成等应用
技术规格：
|
产品特性 |
规格名称 |
指标参数 |
备注 |
||
|
外部时钟 参考输入 |
输入频率 |
10MHz±0.2Hz |
|
||
|
输入功率 |
5dBm~15dBm |
||||
|
信号输出 |
输出频率 |
1~50GHz |
|||
|
输出功率 |
-50dBm~+15dBm |
||||
|
谐波抑制 |
≥50dBc（典型值60dBc） |
||||
|
杂散抑制 |
≥32dBc（典型值45dBc） |
||||
|
频率调整(1~120MHz) |
频率步进1uHz 功率步进0.01dB 功率准确度≤±2dB 相位分辨率0.022度 相位调节范围+/- 360 |
||||
|
|
5MHz |
10MHz |
|
||
|
频率稳定度 |
1s 10s 100s |
2.1E-13（典型值1.5E-13） 3.2E-14（典型值2.8E-14） 2.0E-14（典型值5.9E-15） |
3.0E-13（典型值1.0E-13） 4.0E-14（典型值2.3E-14） 6.0E-15（典型值5.0E-15） |
|
|
|
|
10Hz |
-133（典型值-135） |
-127（典型值-130） |
|
|
|
100Hz |
-145（典型值-147） |
-140（典型值-142） |
|||
|
1kHz |
-152（典型值-154） |
-147（典型值-150） |
|||
|
10kHz |
-155（典型值-160） |
-153（典型值-155） |
|||
|
调制方式 |
AM、PM、FM、脉冲 |
||||
|
电源电压 |
输入电压 |
220VAC±10% |
|
||
|
|
功率 |
＜50W |
|
||
|
|
供电接口 |
机箱：国标电源插头 |
|
||
|
环境 |
工作温度 |
0℃~+50℃ |
|
||
|
|
储存温度 |
-55℃~+85℃ |
|
||
|
外观 |
重量 |
机箱：＜15kg 模块：＜2kg |
|
||
|
|
尺寸 |
2U标准机箱或模块 |
|
||
选型指南：
STL-CSJ2-10-2200
① ② ③
① 产品结构：M0(模块)、Jx为机箱(x表示机箱U数)
② 输入频率： 5(5MHz频率输入)、10(10MHz频率输入)
③ 输出频率： 1MHz~50GHz可选

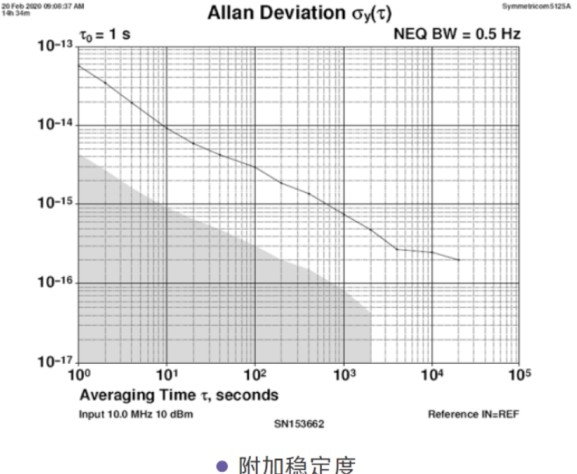

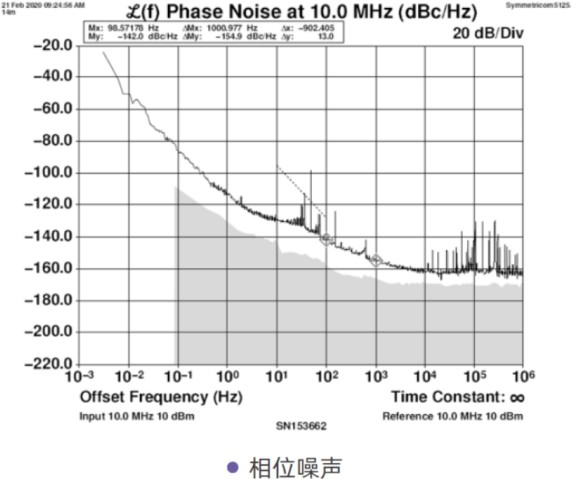

典型曲线
