可在静态或动态环境下工作
可接收网络或B2b卫星数据
可接收外部10MHz、1PPS+TOD信号实现远程测量或时间传递
可实现一点对多点时频同步功能
单点定位精度：0.08m/水平，0.1m/垂直时间同步精度：1ns
频率溯源精度：5E-13/天
技术规格
|
产品特性 |
规格名称 |
指标参数 |
备注 |
|
|
|||
|
频率信号输入 |
输入频率 |
10MHz |
可选铷钟作为内部频率源 |
|
输入功率 |
7dBm~13dBm |
||
|
谐波抑制 |
≥70dBc |
||
|
杂散抑制 |
≥30dBc |
||
|
时间脉冲输入 |
输入频率 |
1Hz(1PPS) |
|
|
输入幅度 |
2~6V |
||
|
输入脉宽 |
≥20ns |
||
|
时间参考输入 |
时间参考 |
内置接收机/外部TOD |
|
|
外部时间输入接口 |
网口或串口 |
||
|
输入内容格式 |
ZDA(包含年月日时分秒) |
||
|
频率信号输出 |
输出频率 |
10MHz（2/4路） |
端口阻抗50欧姆 |
|
输出功率 |
7~13dBm |
||
|
谐波抑制 |
≥80dBc |
||
|
杂散抑制 |
≥30dBc |
||
|
同步时间输出 |
输出频率 |
1Hz(1PPS) |
协议格式可根据用户需求更改 |
|
输出接口 |
网口、串口 |
||
|
时间内容格式 |
ZDA（包含年月日时分秒) |
||
|
同步秒脉冲输出 |
脉冲频率 |
1pps |
端口阻抗50欧姆 |
|
输出路数 |
2/4路 |
||
|
输出幅度 |
≥2.4V |
||
|
脉冲宽度 |
1us~10ms |
||
|
上升沿 |
≤2ns |
||
|
频率测量指标 |
频率测量/ 同步指标 |
5E-13/1000s |
|
|
时间测量指标 |
时间测量/ 同步指标 |
1ns |
|
|
位置精度 |
单点定位指标 |
0.08m/水平，0.1m/垂直 |
|
|
监视管理 |
物理接口 |
网口/串口 |
|
|
电源电压 |
供电电压 |
机箱：220VAC（±10%）模块：12VDC |
|
|
功耗 |
＜50W |
||
|
电源接口 |
国标电源插头 |
||
|
环境温度 |
工作温度 |
-10℃~+50℃ |
|
|
储存温度 |
-55℃~+85℃ |
||
|
外观 |
重量 |
小于10kg |
|
|
尺寸 |
1U或2U标准机箱 |
||
选型指南
STW-PTJ2-G
①
① 星历接收方式：N（网络接收）、G（卫星接收）可选
典型曲线
上图为2个节点设备远距离测试7天同步时差

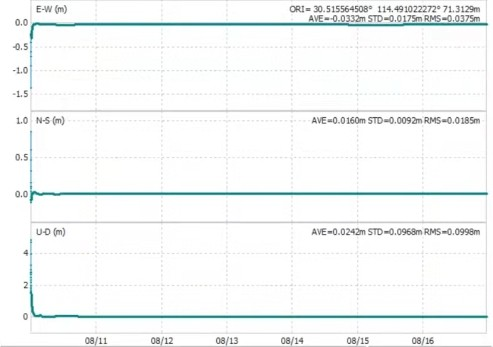

上图为PPP设备定位测试7天数据
