全自主研发设计
时间同步优于100ps
用光纤情况下，同步距离可超过80km
支持PTPv2，Sync-E
可靠性高和可冗余备份
时延自动补偿，动态校准
支持远程配置及监视
技术规格
|
产品特性 |
规格名称 |
指标参数 |
|||
|
交换机 |
传输设备 |
PCIe板卡 |
模块 |
||
|
本地输入 |
输入信号 |
10MHz 1路 1PPS 1路 |
10MHz 1路 1PPS 1路*1 |
10MHz 1路 1PPS 1路*2 |
-1- 0MHz 1路 1PPS 1路*1 |
|
输入功率 |
3dBm~13dBm |
3dBm~13dBm |
3dBm~13dBm |
-- |
|
|
谐波抑制 |
≥70dBc |
≥70dBc |
≥70dBc |
-- |
|
|
杂散抑制 |
≥30dBc |
≥30dBc |
≥30dBc |
-- |
|
|
天线输入 |
GPS/北斗 |
---- |
可选 |
-- |
-- |
|
输出信号 |
频率输出 |
10MHz 1路SMA |
10MHz 1路SMA |
10MHz 1路 |
10MHz 1路 |
|
时间输出 |
1PPS 1路SMA |
1PPS 2 路 SMA TOD(NMEA) 2路IRIG-B(DC)1路 |
1PPS 1路TOD 1路 |
-1- PPS 1路 TOD 1路 |
|
|
传输稳定度 |
10MHz |
≤3E-12 |
≤3E-12 |
≤3E-12 |
≤3E-12 |
|
同步精度 |
1PPS信号 |
≤1ns |
≤1ns |
≤1ns |
≤1ns |
|
光纤接口 |
SFP接口 |
12个 |
2个 |
1个 |
1个 |
|
电源电压 |
供电电压 |
100-240VAC |
100-240VAC |
|
12VDC |
|
功耗 |
＜30W |
＜20W |
＜15W |
＜15W |
|
|
尺寸 |
产品尺寸 |
1U |
2U |
---- |
90*65mm |
典型曲线

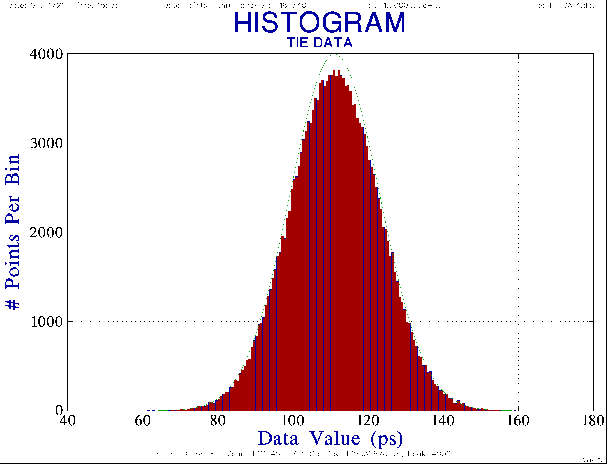

上图为主时钟与复现节点1的之间的时间偏差；

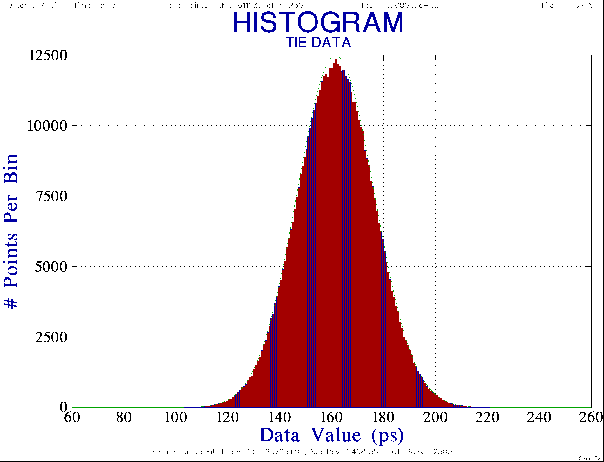

下图为主时钟与第6个节点(中继5次)的时间偏差。
选型指南
STW-RFJ2
①
① 类型指标：S1(交换机)、J2（整机2U）、M0（模块）、P0（PCIe板卡）可选
