相位微跃分辨率 2π/2^32
相位噪声 <-160dBc/Hz@1kHz
时间微跃分辨率 0.024fs
频率稳定度 ≤6E-14/s
频率微跃分辨率 1E-19
技术规格：
|
产品特性 |
规格名称 |
指标参数 |
||
|
高性能 |
专业型 |
|||
|
射频输入 |
输入频率 |
10MHz、5MHz(可选) |
10MHz |
|
|
输入功率 |
7dBm~15dBm |
0dBm~10dBm |
||
|
谐波抑制 |
≥70dBc |
≥70dBc |
||
|
杂散抑制 |
≥30dBc |
≥30dBc |
||
|
射频输出 |
输出频率 |
10MHz（2路） |
10MHz（2路） |
|
|
输出功率 |
10~15dBm |
10~15dBm |
||
|
谐波抑制 |
≥30dBc |
≥40dBc |
||
|
杂散抑制 |
≥80dBc |
≥70dBc |
||
|
微跃分辨率 |
相位微跃分辨率 2π/2^32 时间微跃分辨率 0.024fs 频率微跃分辨率 1E-19 |
频率调节范围1Hz 频率分辨率0.01uHz 相位分辨率0.01度 |
||
|
频率稳定度 |
1s ≤6E-14 10s ≤8E-15 |
1s ≤5E-13 10s ≤1E-13 100s ≤1E-14 1000s ≤8E-15 |
||
|
残余相位噪声 |
1Hz |
≤-125dBc/Hz |
≤-120dBc/Hz |
|
|
10Hz |
≤-132dBc/Hz |
≤-130dBc/Hz |
||
|
100Hz |
≤-150dBc/Hz |
≤-150dBc/Hz |
||
|
1kHz |
≤-160dBc/Hz |
≤-160dBc/Hz |
||
|
10kHz |
≤-165dBc/Hz |
≤-165dBc/Hz |
||
|
同步脉冲输入 |
频率 |
1Hz |
1PPS |
|
|
输入幅度 |
≥3v |
2~6V |
||
|
脉冲宽度 |
≥100ns |
2us~2ms |
||
|
秒脉冲输出 |
频率 |
1pps |
1pps |
|
|
输出路数 |
2路 |
2路 |
||
|
输出幅度 |
≥2.4V |
≥2.4V |
||
|
脉冲宽度 |
1us~10ms |
1us~10ms |
||
|
脉冲宽度调节步进 |
10ns |
10ns |
||
|
相位调节步进 |
10ps |
|
||
|
相位调节范围 |
-1s~1s |
|||
|
上升沿 |
≤2ns |
≤2ns |
||
|
电源电压 |
供电电压 |
机箱：220VAC（±10%） |
||
|
功耗 |
机箱：＜60W |
|||
|
电源接口 |
机箱：国标电源插头 |
|||
|
环境温度 |
工作温度 |
0℃~+50℃ |
||
|
储存温度 |
-55℃~+85℃ |
|||
|
外观 |
重量 |
≤10kg |
||
|
尺寸 |
2U标准机箱 |
|||
选型指南：
STZ-MSJ210- P
① ②
①输入频率:5(5MHz输入)、10(10MHz输入)
②指标选项:P(专业型)、H(高性能)
典型曲线

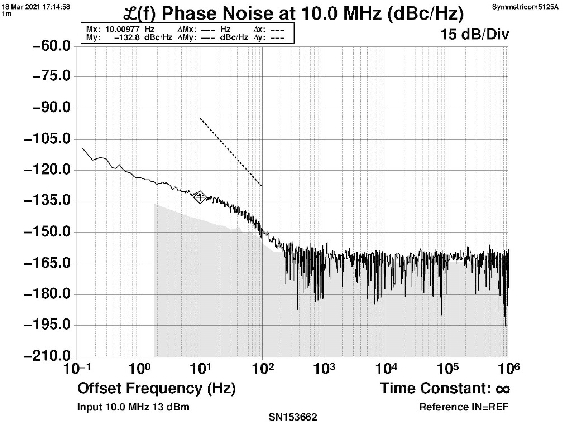

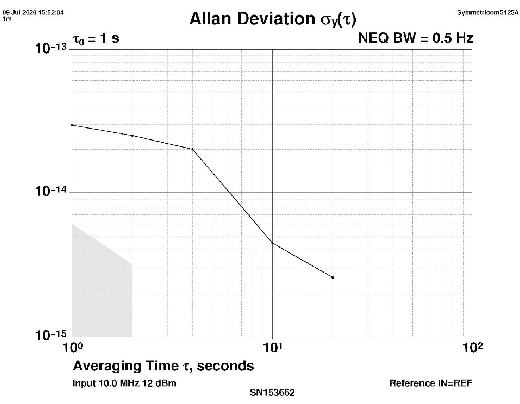

上图为相噪和频率稳定度测试数据
