特点：
1.高稳定度优于1E-12量级（1s~10s）
2.低相位噪声≤-105dBc/Hz@1Hz
3.快速稳定，通电2h，稳定度进入-13量级
规格参数
|
产品特性 |
规格名称 |
指标及参数 |
测试条件 |
|
|
电源特性 |
工作电压 |
+12.0VDC |
Vcc±5% |
|
|
启动电流 |
≤320mA |
持续时间≤60s，+25℃ |
||
|
稳态电流 |
≤100mA |
持续时间≤180s，+25℃ |
||
|
输出特性 |
标称频率 |
10.000MHz |
|
|
|
输出波形 |
正弦波（sinewave） |
负载50Ω，Load±5% |
||
|
信号功率 |
8~12dBm |
负载50Ω，Load±5% |
||
|
谐波抑制 |
≤-50dBc |
|
||
|
杂波抑制 |
≤-80dBc |
|
||
|
频率稳定度 |
频率准确度 |
≤±100ppb |
出厂校准值，+25℃，EFC=2.5±0.2V |
|
|
温度频率特性 |
≤±5ppb |
-40→+70℃ @+25℃ |
||
|
电压频率特性 |
≤±0.5ppb |
Vcc±5% |
||
|
负载频率特性 |
≤±0.5ppb |
Load±5% |
||
|
短期频率稳定度 （秒稳） |
<1E-12@0.1~10s |
阿伦方差，通电时间>4h |
||
|
老化率 |
≤±0.3ppb/day ≤±30ppb/year |
通电时间>7×24h |
||
|
相 位 噪 声 |
1Hz |
≤-105dBc/Hz |
通电时间>1h |
|
|
10Hz |
≤-132dBc/Hz |
|||
|
100Hz |
≤-149dBc/Hz |
|||
|
1KHz |
≤-159dBc/Hz |
|||
|
≥10KHz |
≤-162dBc/Hz |
|||
|
压控电压 （频率微调） |
电压范围 |
0→5V |
中心电压+2.5V |
|
|
调频范围 |
≥±0.8ppm |
|
||
|
调频斜率 |
正极性 |
|
||
|
线性度 |
<10% |
|
||
|
输入阻抗 |
≥100KΩ |
|
||
|
环境温度 |
工作温度 |
-40→+70℃ |
|
|
|
储存温度 |
-55~+85℃ |
|
||
|
参考电压 |
输出电压 |
/ |
无 |
|
|
结构尺寸 |
36mm×27mm×13mm |
|||

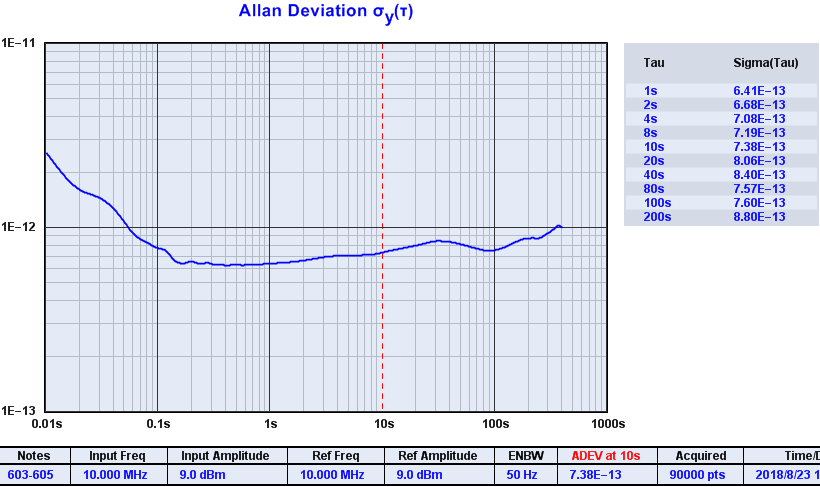

典型频率稳定度测量曲线

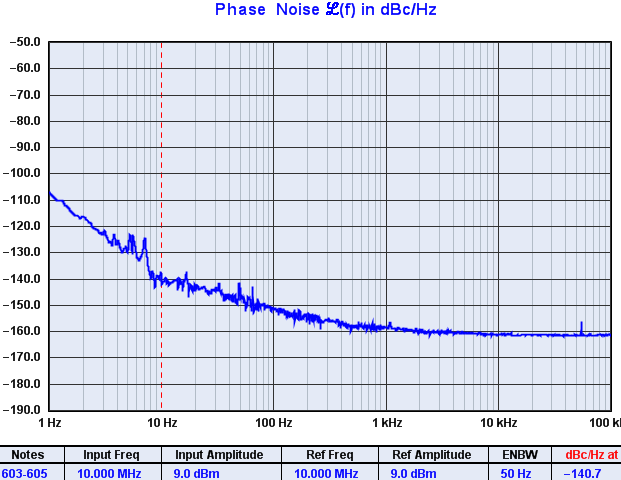

典型近端相噪测量曲线（用更好的高稳晶振做参考）

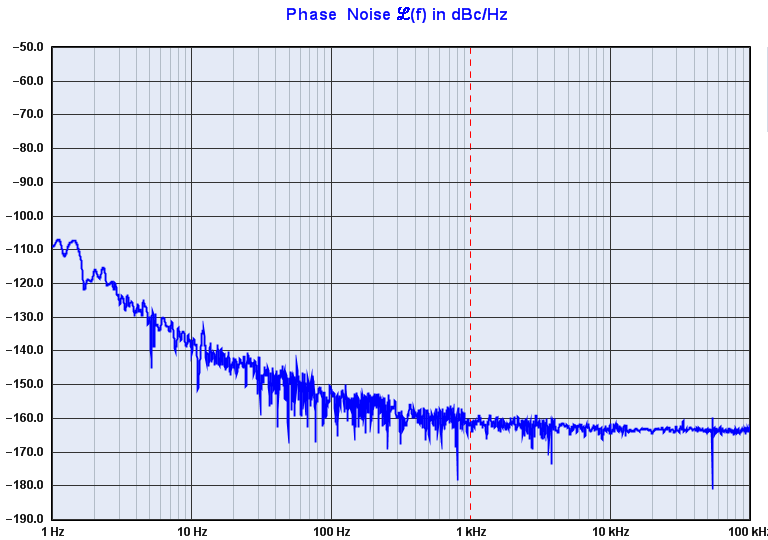

典型相噪测量曲线（两两互测）

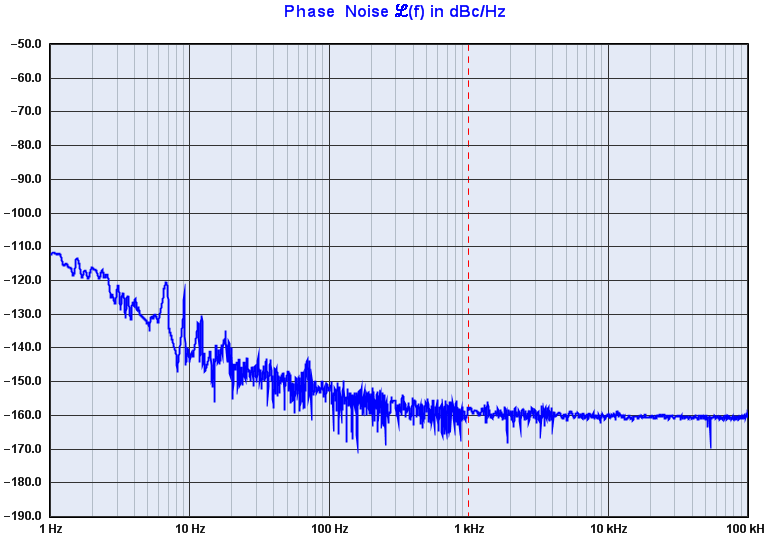

典型远端相噪测量曲线（使用低相噪高稳晶振做参考）
|
管脚定义 |
|||
|
1# |
压控电压（EFC） |
3# |
电源电压（VCC） |
|
2# |
悬空（NC） |
4# |
信号输出（OUT） |
|
5# |
接地（GND） |
|
|

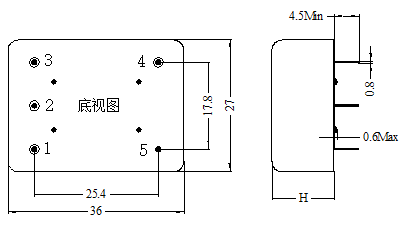

外形尺寸
