特点：
-
输入1~120MHz输出频率1~120MHz
-
19英寸标准1U机箱输出16路
-
频率稳定度1s≤6E-15
-
相位噪声 <-140dBc/Hz@1Hz
规格参数
、
|
|
规格名称 |
指标参数 |
备注 |
|
|
射频输入 |
频率 |
1~120MHz |
|
|
|
最大输入功率 |
15dBm |
|||
|
杂散抑制 |
≥80dBc |
|||
|
谐波抑制 |
≥40dBc |
|||
|
隔离度 |
输出到输出 |
≥110dBc |
输入10MHz，功率0dBm时测试 |
|
|
输出到输入 |
≥110dBc |
|||
|
射频输出 |
输出路数 |
16路 |
输入8dBm时测试，当输入频率超过80MHz时，增益会下降2dB |
|
|
频率 |
1~120MHz |
|||
|
链路增益 |
1±2dB |
|||
|
杂散抑制 |
≥80dBc |
|||
|
谐波抑制 |
≥40dBc |
|||
|
频率稳定度 |
1S |
≤6E-15 |
|
|
|
10S |
≤2E-15 |
|||
|
残余相位噪声 |
@1Hz |
≤-140dBc/Hz |
输入8 dBm时测试· |
|
|
@10Hz |
≤-150dBc/Hz |
|||
|
@100Hz |
≤-155dBc/Hz |
|||
|
@1kHz |
≤-160dBc/Hz |
|||
|
@10kHz |
≤-165dBc/Hz |
|||
|
电源电压 |
供电电压 |
220V(1±5%) AC 50Hz（1±5%） |
|
|
|
功耗 |
≤25W |
|||
|
环境温度 |
工作温度 |
-5℃→+55℃ |
|
|
|
储存温度 |
-55℃→+85℃ |
|||
|
结构 |
尺寸 |
19英寸标准1U机箱 |
|
|
|
低频接口 |
DB9 |
|
||
|
射频接口 |
BNC |
|
||
|
重量 |
≤5kg |
|
||
|
DB9接口定义 |
|||
|
1 |
NC（悬空） |
6 |
NC（悬空） |
|
2 |
RX（串口数据接收） |
7 |
NC（悬空） |
|
3 |
RX（串口数据发射） |
8 |
NC（悬空） |
|
4 |
NC（悬空） |
9 |
NC（悬空） |
|
5 |
GND（接地） |
|
|

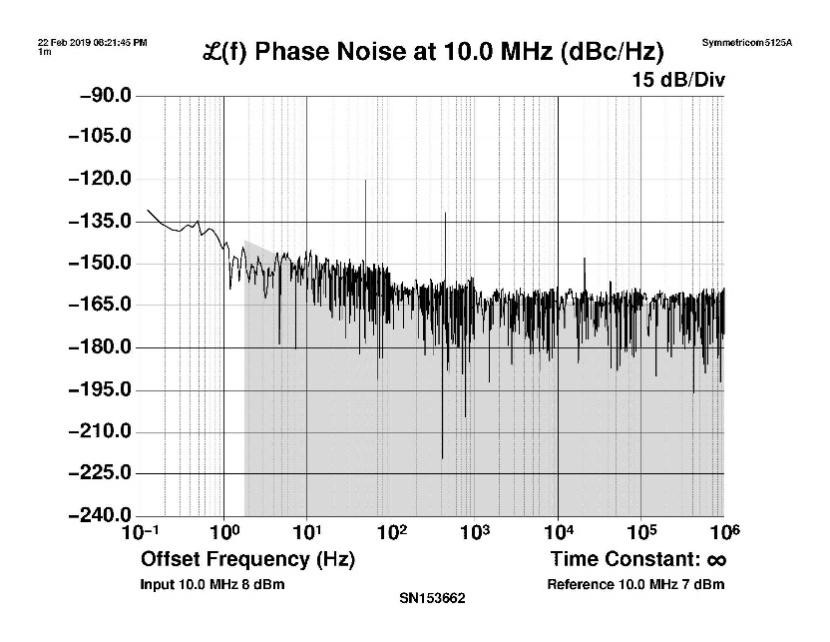

图1相位噪声曲线图

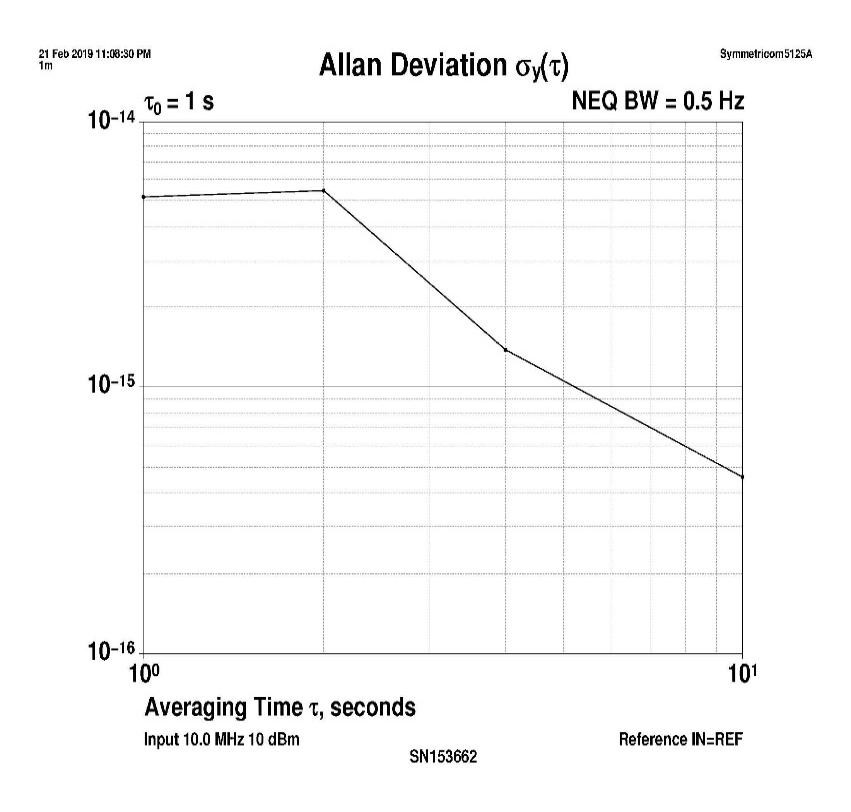

图 2阿伦方差曲线图
