产品说明

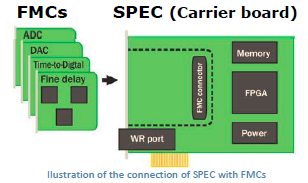

该PCIe载卡支持“白兔”时间同步功能并兼容多种FMC板卡。通过搭载不同的FMC功能模块,本板卡可以实现以下应用:ADC(模数转化),TDC(时间-数字化),DDS(数字频率综合),高精度时间延迟控制,数字I/O等等。
标准板卡(SPEC v4)集成了一个Spartan-6 FPGA,可以以标准和高性价比的方式对各种FMC板进行编程,而SPEC v4 XL型板卡则集成了更加强大的LX100T FPGA。
产品亮点
² 亚纳秒时间同步准确度;
² 可支持数千个节点;
² 用光纤情况下,同步距离可超过80km
² 与FMC卡的插槽为低引脚数连接器;
规格参数
FPGA |
|
类型 |
Xilinx Spartan-6(XC6SLX-45T/100T) |
Slices(bRAM) |
6822 (401Kb) / 15822 (976Kb) |
软核 |
LatticeMico32 (LM32) |
内部I/O |
4 GTP transceivers for SFP links |
配置 |
§ GN4124 SPRIO interface (loaded by software driver at startup) § JTAG header § SPI 32Mbit flash PROM |
时钟资源 |
|
XO |
10-280 MHz I2C Programmable (Silicon Labs Si570) |
TCXO |
25 MHz TCXO controlled by a DAC with SPI interface (AD5662) |
VCXO |
20 MHz VCXO controlled by a DAC with SPI interface (AD5662) |
频率综合器 |
Low jitter TI CDCM61004 (Fixed configuration, Fout=125Mhz) |
认证 |
|
焊接 |
IPC-A-610 Rev E Class 2 |
其它 |
ISO-9001, ISO-14001, CE, RoHS |
物理参数 |
|
尺寸 |
171,4x111,2 mm |
环境参数 |
|
温度 |
-10ºC ~ +50ºC |
湿度 |
0% ~ 90% RH |
前面板 |
|
FMC |
低针脚的FMC连接器 |
SFP |
小体积的SFP |
LED |
可编程LED(红/绿) |
内部卡槽 |
|
PCIe |
1x PCI express 4x (Gennum GN4124) |
SATA |
2x SATA connectors (GTP links) |
USB |
1x mini USB AB (USB-UART bridge) |
JTAG |
1x JTAG header for Xilinx programming during debugging |
独立功能 |
|
独立功能 |
|
电源 |
外部,12V DC, 2A |
接口 |
§ USB Mini-B connector § 4 LEDs § 2 buttons |
