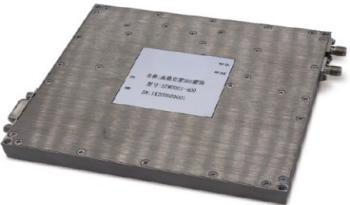

WR光纤时频传输设备 STW-RF系列

　　 STW-RF系列WR时频传输设备利用“白兔”技术可以将时间频率信号，以亚纳秒的精度准确分发数千个节点，单链路传输距离可达80km以上。该设备可实现时间同步的功能的同时，还支持数据通信功能。它可以与多台交换机及时间同步节点任意互联。STW-RF系列光纤时频传递/测量设备支持光纤环网拓扑架构，依托于光纤环网架构，可以轻松实现主备时频参考输入，同时各个终端可以根据实时的链路状况，自动选择时延更短的主机进行连接，从而使系统可靠性，性能均得到有效地提升。

产品特征

时间同步优于100ps

用光纤情况下，同步距离可超过80km

支持PTPv2，Sync-E

可靠性高和可冗余备份

时延自动补偿，动态校准

支持远程配置及监视

技术规格
尺寸图
选型指南
实测图

产品特性	规格名称	指标参数
产品特性	规格名称	交换机	传输设备	PCLe板卡	模块
本地输入	输入信号	10MHz 1路 1PPS 1路	10MHz 1路 1PPS 1路*1	10MHz 1路 1PPS 1路*2	10MHz 1路 1PPS 1路*1
	输入功率	3dBm~13dBm	3dBm~13dBm	3dBm~13dBm
	谐波	≤-30dBc	≤-30dBc	≤-30dBc
	杂散	≤-70dBc	≤-70dBc	≤-70dBc
天线输入	GPS / 北斗		可选
输出信号	频率输出	10MHz 1路SMA	10MHz 1路SMA	10MHz 1路	10MHz 1路
输出信号	时间输出	1PPS 1路SMA	1PPS 2路SMA TOD(NMEA)2路 IRIG-B(DC)1路	1PPS 1路 TOD 1路	1PPS 1路 TOD 1路
传输稳定度	10MHz	≤3E-12	≤3E-12	≤3E-12	≤3E-12
同步精度	1PPS信号	≤1ns	≤1ns	≤1ns	≤1ns
光纤接口	SFP接口	12个	2个	1个	1个
电源电压	供电电压	100-240VAC	100-240VAC	12VDC,2A	12VDC
电源电压	功耗	<30W	<20W	＜15W	＜15W
尺寸	产品尺寸	1U	2U		90*65mm
