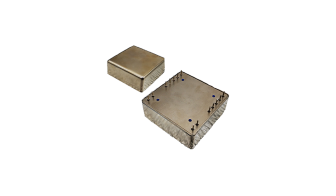

产品描述：
本晶振通过内置的时差测量系统和卡尔曼驯服算法，可以自动跟踪外部PPS对晶振进行长时间频率驯服，抗干扰能力强（PPS断续下依然工作），集成度高，可以有效节省系统空间，缩短用户GPS驯服时钟的开发周期。
产品特点：
内置卡尔曼滤波算法，自动优化环路参数
同时提供驯服后PPS及10MHz
频率准确度<1E-12
频率稳定度<5E-12@1s; <1E-11@10s
守时精度 <20us@24h
稳态功耗 300mW
规格参数
|
产品特性 |
规格名称 |
指标参数 |
备注 |
|
|
1PPS输入 |
PPS源 |
BD\GPS接收机提供 |
抖动峰值：100ns |
|
|
上升沿时间 |
< 5.0ns |
|
||
|
输入电平 |
LVTTL |
|
||
|
高电平 |
2.7V~3.3V |
|
||
|
低电平 |
< 0.4V |
|
||
|
10MHz信号输出
|
输出频率 |
10MHz |
|
|
|
频率准确度 |
< 1E-12 |
锁定后，持续24h平均 |
||
|
频率稳定度（上电时间2h） |
< 5E-12@1s; < 1E-11@10s |
选件：<2E-12@1s;<5E-12@10s |
||
|
输出波形 |
正弦波 |
|
||
|
输出功率 |
11±2dBm |
负载50Ω |
||
|
谐波抑制 |
<-50dBc |
|
||
|
杂波抑制 |
<-90dBc |
|
||
|
相位噪声 |
偏频 |
标准 |
可选 |
|
|
1Hz |
<-100dBc/Hz |
|
||
|
10Hz |
<-130dBc/Hz |
|
||
|
100Hz |
<-145dBc/Hz |
|
||
|
1KHz |
<-157dBc/Hz |
|
||
|
10KHz |
<-160dBc/Hz |
|
||
|
1PPS秒脉冲输出 |
输出电平 |
LVTTL |
|
|
|
脉冲宽度 |
100us |
典型值 |
||
|
上升/下降沿时间 |
< 5.0ns |
|
||
|
高电平 |
3.0V~3.3V |
|
||
|
低电平 |
< 0.4V |
|
||
|
授时精度 |
< 30ns |
峰峰值 |
||
|
守时精度 |
< 20us@24h |
锁定24h后，守时24h |
||
|
锁定指示 |
锁定输出高电平 |
3.0V~3.3V |
|
|
|
失锁输出高电平 |
< 0.4V |
|
||
|
串口通信 |
电平 |
LVTTL |
TX、RX |
|
|
高电平 |
2.7~3.3V |
TX、RX |
||
|
低电平 |
< 0.4V |
TX、RX |
||
|
波特率 |
115200-8-N-1 |
|
||
|
环境温度 |
工作温度 |
-40℃→+70℃ |
|
|
|
储存温度 |
-55℃→+85℃ |
|||
|
电源 |
供电电压 |
5.0V DC |
VCC±5%； 纹波<50mV |
|
|
启动功耗 |
≤3.0W |
持续时间<1分钟；@+25℃ |
||
|
稳态功耗 |
≤1.0W |
持续时间<3分钟；@+25℃ |
||

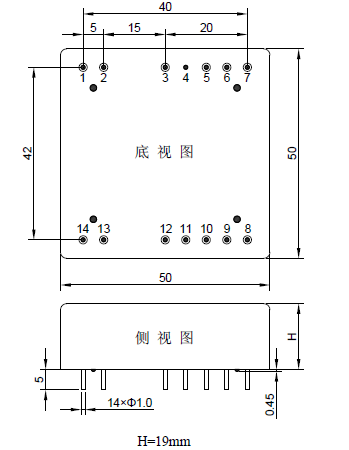

接口定义表
|
引线 |
定义 |
备注 |
|
接口 |
定义 |
备注 |
|||
|
PIN1 |
LD |
锁定指示 |
|
PIN14 |
NC |
悬空 |
|||
|
PIN2 |
GND |
悬空 |
|
PIN13 |
NC |
悬空 |
|||
|
PIN 3 |
NC |
5.0V±5% |
|
PIN12 |
1PPS Output |
1PPS输出 |
|||
|
PIN 4 |
NC |
电源地 |
|
PIN11 |
GND |
地 |
|||
|
PIN 5 |
Di |
悬空 |
|
PIN10 |
1PPS Input |
1PPS输入 |
|||
|
PIN6 |
Rx |
串口输入 |
|
PIN9 |
GND |
地 |
|||
|
PIN7 |
Tx |
串口输出 |
|
PIN8 |
CLK Output |
时钟输出 |
|||
