特点：
射频输入10MHz，同步脉冲输入1PPS，
脉冲分频输出1PPS
输入脉冲宽度：100nS~100uS
输出脉冲宽度可调精度：10ns
脉冲分频输出上升沿≤2nS
3路输出
规格参数
|
产品特性 |
规格名称 |
指标参数 |
备注 |
|
射频输入 |
频率 |
10MHz |
端口阻抗50欧姆 |
|
功率 |
0 dBm ~15dBm |
||
|
同步脉冲输入 |
频率 |
1PPS |
|
|
幅度 |
2~10V |
||
|
上升沿 |
≤50nS |
||
|
脉冲宽度 |
100nS~100uS |
||
|
脉冲分频输出 |
频率 |
1 Hz |
端口阻抗50欧姆 |
|
幅度 |
≥2.4Vpp |
||
|
上升沿 |
≤2nS |
||
|
下降沿 |
≤2nS |
||
|
同步精度 |
≤50ns |
||
|
脉冲宽度可调精度 |
10ns |
||
|
输出路数 |
3路 |
||
|
电源电压 |
供电电压 |
+12V |
|
|
功耗 |
≤200mA |
||
|
环境温度 |
工作温度 |
-5℃→+55℃ |
|
|
储存温度 |
-55℃→+85℃ |
||
|
结构 |
尺寸 |
129.5mmx120mm x 13mm |
|
|
低频接口 |
DB9 |
||
|
射频接口 |
SMA-K |
|
DB9接口定义 |
|||
|
1 |
Din（输入功率检测） |
6 |
+12V |
|
2 |
RS232-RX |
7 |
+12V |
|
3 |
RS232-TX |
8 |
GND |
|
4 |
NC（悬空） |
9 |
GND |
|
5 |
RS232-GND |
|
|

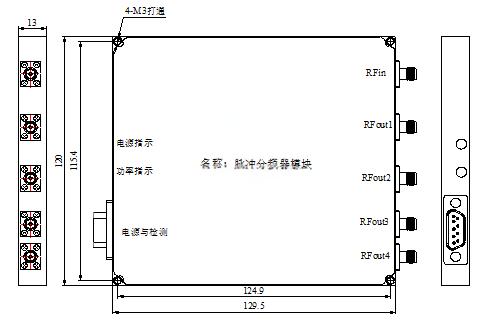

外形尺寸
