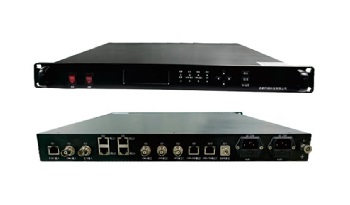

BTX-CV系列卫星共视时频传递/测量设备

发布时间：2025-08-26 21:40:23 来源：晶振_铷钟_原子钟_铷原子钟_时频_时钟系统-北京同相科技

产品特性：

支持标准/实时共视技术，以及近距离不通信共视可
通过北斗（B1/B3）、GPS卫星进行共视
可接收外部10MHz、1PPS+TOD信号实现远程测量或时间传递可选择铷钟或晶振作为时钟源，并输出时频信号
可采用RD短报文、4/5G无线通信、以太网等通信方式建立共视链路可生成RINEX、GGTTS协议比对标准数据文件，通过FTP访问获取共视比对精度：零基线＜1ns；长基线＜3ns

技术规格

产品特性	规格名称	指标参数		备注
产品特性	规格名称	常规款	专业款
频率信号输入	输入频率	10MHz	10MHz	可选内置铷钟
	输入功率	7dBm~13dBm	7dBm~13dBm
	谐波抑制	≥ 70dBc	≥ 70dBc
	杂散抑制	≥ 30dBc	≥ 30dBc
时间脉冲输入	输入频率	1Hz(1PPS)	1Hz(1PPS)	可选内置接
	输入幅度	2~6V	2~6V
	输入脉宽	≥ 20ns	≥ 20ns
时间参考输入	时间参考	内置接收机/外部TOD	内置接收机/外部TOD	收机
	外部时间输入接口	网口或串口	网口或串口
	输入内容格式	ZDA(包含年月日时分秒)	ZDA(包含年月日时分秒
频率信号输出	输出频率	10MHZ(2 路)	10MHz(4 路)	端口阻抗50欧姆
	输出功率	7~13dBm	7~13dBm
	谐波抑制	≥ 80dBc	≥ 70dBc
	杂散抑制	≥ 30dBc	≥ 40dBc
同步时间输出	输出频率	1Hz(1PPS)	1Hz (1PPS)	协议格式可根据用户需求更改
	输出接口	网口、串口、显示屏	网口、串口
	时间内容格式	ZDA(包含年月日时分秒)	ZDA(包含年月日时分秒)
同步秒脉冲输出	脉冲频率	1pps	1pps	端口阻抗50欧姆
	输出路数	2 路	4 路
	输出幅度	≥ 2.4V	≥ 2.4V
	脉冲宽度	1us~10ms	1us~10ms
	上升沿	≤ 2ns	≤ 2ns
北斗共视指标	零基线	3ns	1ns
北斗共视指标	长基线	10ns	3ns
GPS共视指标	零基线	2ns	1ns
GPS共视指标	长基线	10ns	5ns
监视管理	物理接口	网口、串口
电源电压	供电电压	220VA（C± 10%）
	功耗	＜50W
	电源接口	国标电源插头
环境温度	工作温度	-10℃~+50℃
环境温度	储存温度	-55℃~+85℃
外观	重量	小于20kg
外观	尺寸	1U或2U标准机箱

选型指南

BTX-CVJ2-C
①

① 类型指标：C(常规款)、P（专业款）可选
